오토캐드 선 합치기, 선 없애기, 선 목표치까지 늘리기[join, trim, extend] 선 편집

안녕하세요 여러분

오늘은 오토캐드 2d 선 합치기, 선 없애기, 선 목표치까지 늘리기에 대해 알아볼게요~

사실 지금까지 제 포스팅을 보거나 캐드를 하신분들이면 아무리 초보라도 이정도는 다 할 수 있을거라 생각하지만, 그래도 혹시나 해서 포스팅해요~

앞으로 점점더 응용된 기술을을 포스팅 할테니 동영상같은거 못따라 가는 분은 제 포스팅 보면서 차근차근 해보세요~

​

아 그리고 이전 포스팅에서 stretch 버그 서비스팩을 못받아서 아쉽게도 그 부분은 제 글에서 설명드리기 어려운점 양해 부탁드립니다~

​

자 그럼 바로 본론으로 가서

예시 그림 보여드릴게요

​

먼저 선 합치기 설명드리겠습니다.

선 합치기는 위 사진처럼 따로따로인 선들이 모두 이어져 있을때 가능합니다.

닫힘 모양이 아니어도 모두 이어져 있으면 가능합니다.

명령어는 join입니다.



방법은 두가지가 있는데, 첫번째는 join명령어를 먼저 입력하고 원하는 라인들을 선택하고 엔터해서 연결하는 방법과,

두번째는 연결하고자 하는 선을들을 모두 선택 후 join 명령어 입력 후 엔터를 치는 방법이 있습니다~

두가지 모두 같은 결과를 줍니다.

보시면 join명령 적용 후 마우스를 갖다내면 저렇게 선이 모두 이어져서 사다리꼴 모양이 된것을 보실수 있습니다.

join은 참 쉽죠 ? explode라는 명령어는 반대로 선을 분리하는 명령어인데, 특징이 좀 달라서 다음 강의때 자세히 포스팅 해드리겠습니다.

​

자 다음은 선 없애기 기능인 trim 명령어에 대해 알아보겠습니다.

먼저 저렇게 모양이 겹친 예시 이미지를 만들었습니다.

trim 명령어를 적용하면

오브젝트를 선택하라고 나옵니다. 이때 선을 없애고 남기고자 하는 틀을 가질 오브젝트를 선택해 줍니다.

첫번째 예시로는 사다리꼴을 선택해보겠습니다.

자세히 보시면 사다리꼴에서 튀어나온 원의 호 일부를 없앨 수 있게 표시가 됩니다.

클릭을 하면 선이 사라집니다.

호 일부가 없어진 결과 입니다.

반대로 밖으로 삐져나온 사다리꼴의 일부도 없앨 수 있습니다. 보통 trim명령어는 각이진 부분은 대부분 제거가 가능합니다.

하지만, 선 제거를 못할 경우도 있습니다.

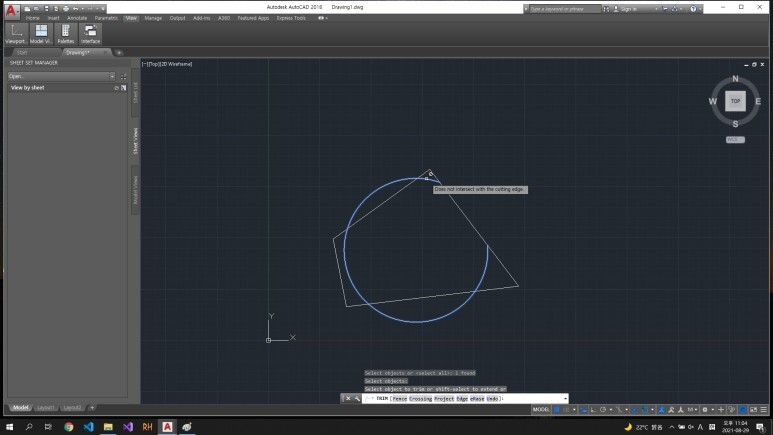

위 예시를 보시면 trim명령어 적용 후 원을 오브젝트로 클릭했을때, 보시면 원 호의 일부를 삭제하려고 보니 삭제불가 표시가 나왔습니다. 그 이유는 원의 호를 선택했을 경우 호 스스로는 선을 없앨 수 없습니다. 자세한 이유는 모르겠는데, 모양을 유지할 각도가 안나와서 그런것 같습니다.

trim을 사용할때, 원하는 결과값이 나오도록 올바른 오브젝트를 선택해서 선들을 없애는것이 중요합니다.

​

다음은 저번시간에 잠깐 언급했던 extend명령어의 응용 방법을 알려드릴게요.

여기 예시를 위해 작품하나를 만들었습니다. 턴버클이라는 공사 자재인데, 저기 예시를 보시면, 짧은 길이의 선이 있죠?

저 선(line) 이 멀찍이 있는 노란색의 원 까지 가야합니다.

이럴때, extend 명령어를 사용하면 됩니다. 설제 작업시 아주 많이 사용됩니다.

extend명령어 입력 후 엔터 한뒤 목적지 오브젝트를 클릭하고 엔터를 누릅니다.

목적지 선택상태 !

잘 안보이시겠지만, 현재 노란색 원 목적지를 선택한 상대 입니다.

그 뒤 목적지 까지 오기를 원하는 선(line)에 마우스를 갖다대면!

저렇게 선이 목적지 까지 쭉 늘어납니다. 하지만 아직 적용된게 아니기때문에, 적용을 원한다면 클릭을 한번 해주셔야 합니다.

클륵을 한번해주면 저렇게 목적지 까지 다다랍니다.

아니면 이럴때 stretch 명령어를 사용해도 됩니다.

간단한 선같은 경우는 그냥 삭제하고 각 위치에 자석기능으로 새로 만드는방법도 아주 좋은 방법입니다.

​

오늘 포스팅은 여기까지 하구요!!

​

다름 포스팅에는 explode(선 완전 분리) 와 레이어 생성 및 레이어 관리 방법에 대해 간단하게 설명드리겠습니다!!

레이어는 설계도면 작업시 필수로 필요한 작업이기 때문에 간단히 봐두시는것을 추천드립니다.

​

그럼 안녕!!
